Les points forts
Bennage sécurisé
Caisse vraiment conique,
Côtés et avant arrondis
Fond plat sans rebord
Stabilité & confort
Châssis croisé surbaissé
+
Flèche extra-longue
Haute résistance
Fond 5 mm - Côtés 4 mm
Caisse un seul bloc, pas assemblage
Peinture en polyuréthane

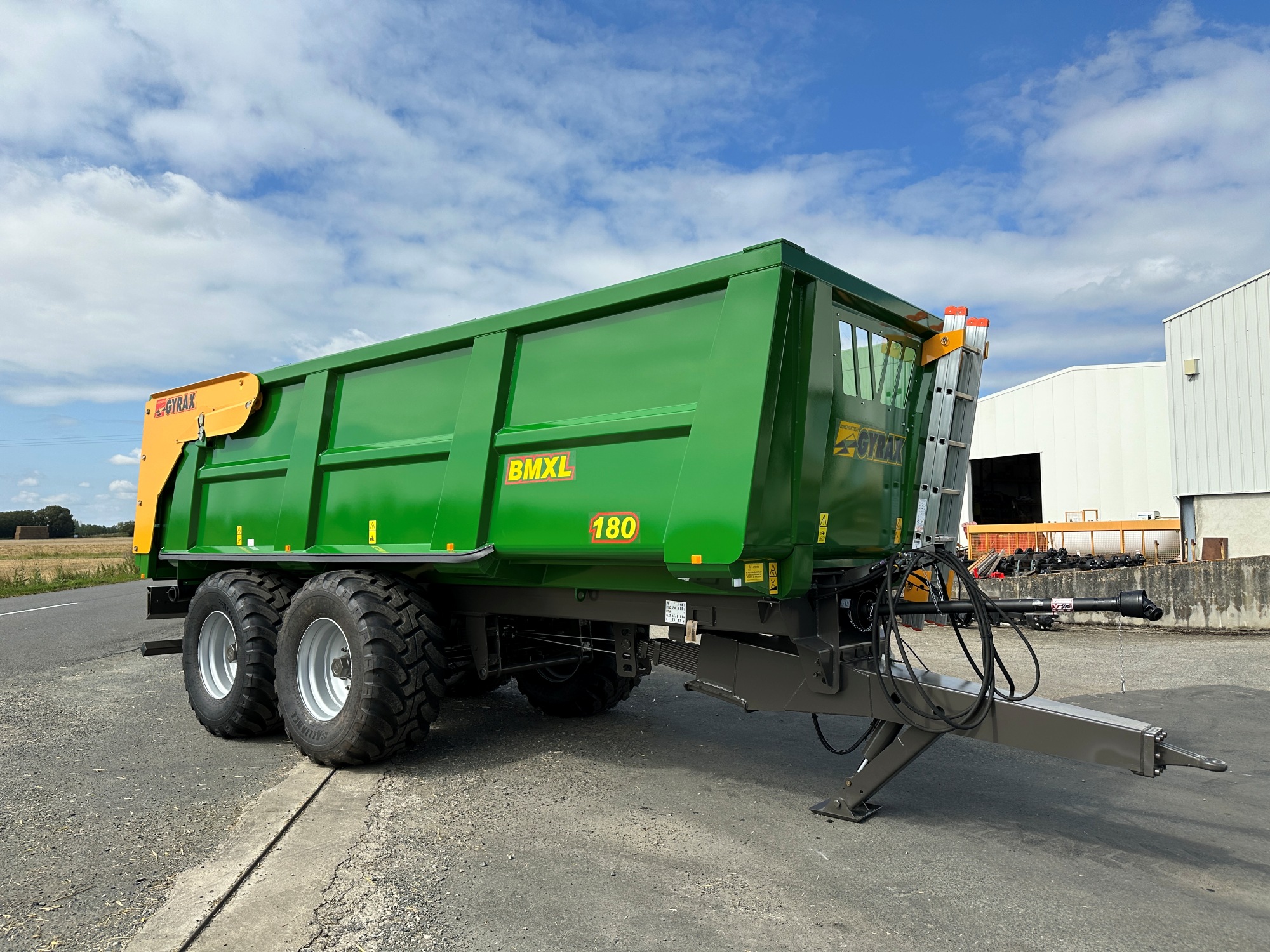

Gamme BMXL 13 à 20 t

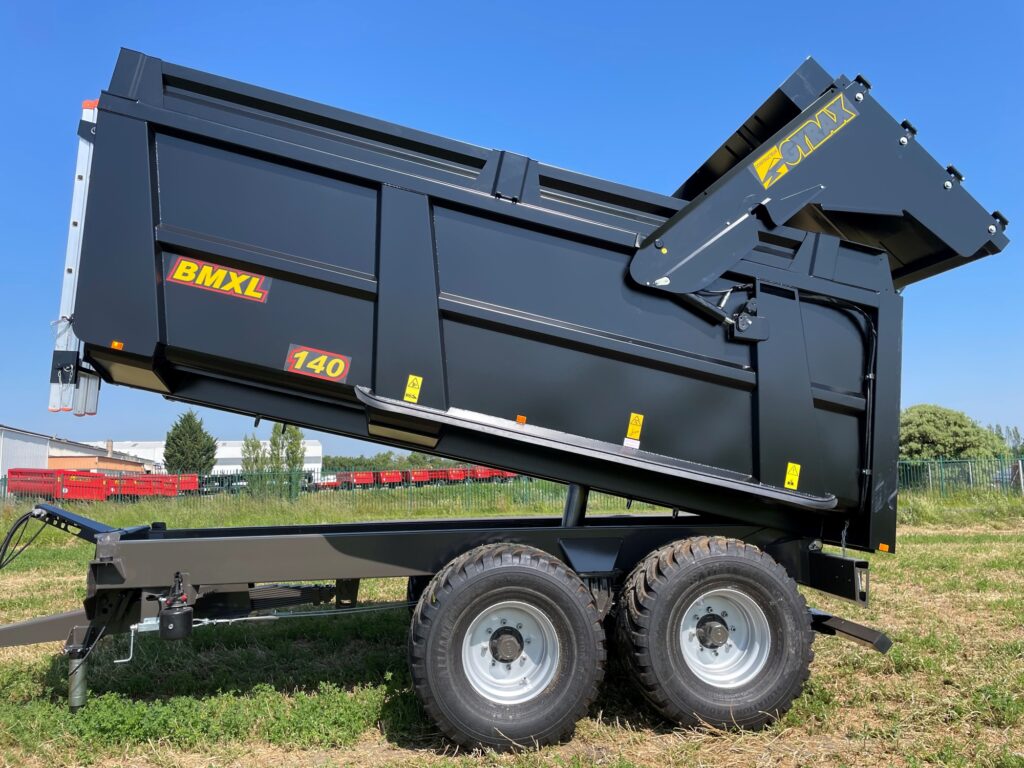

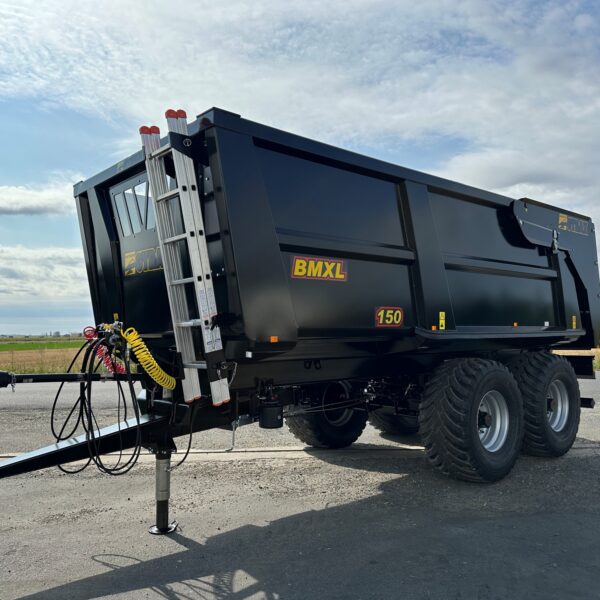

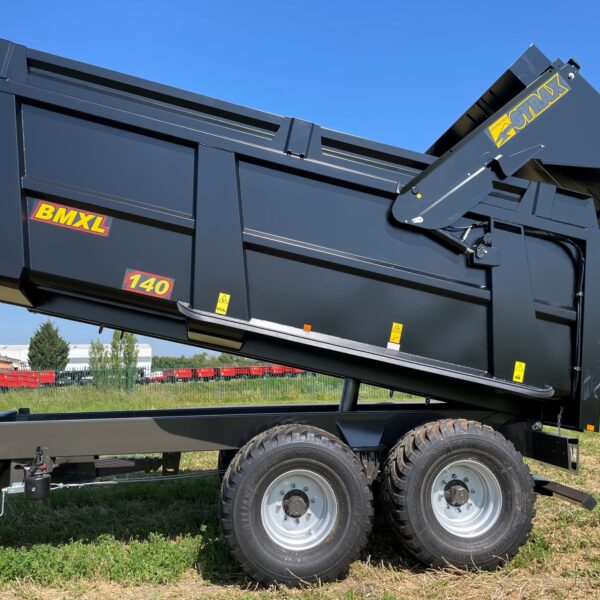

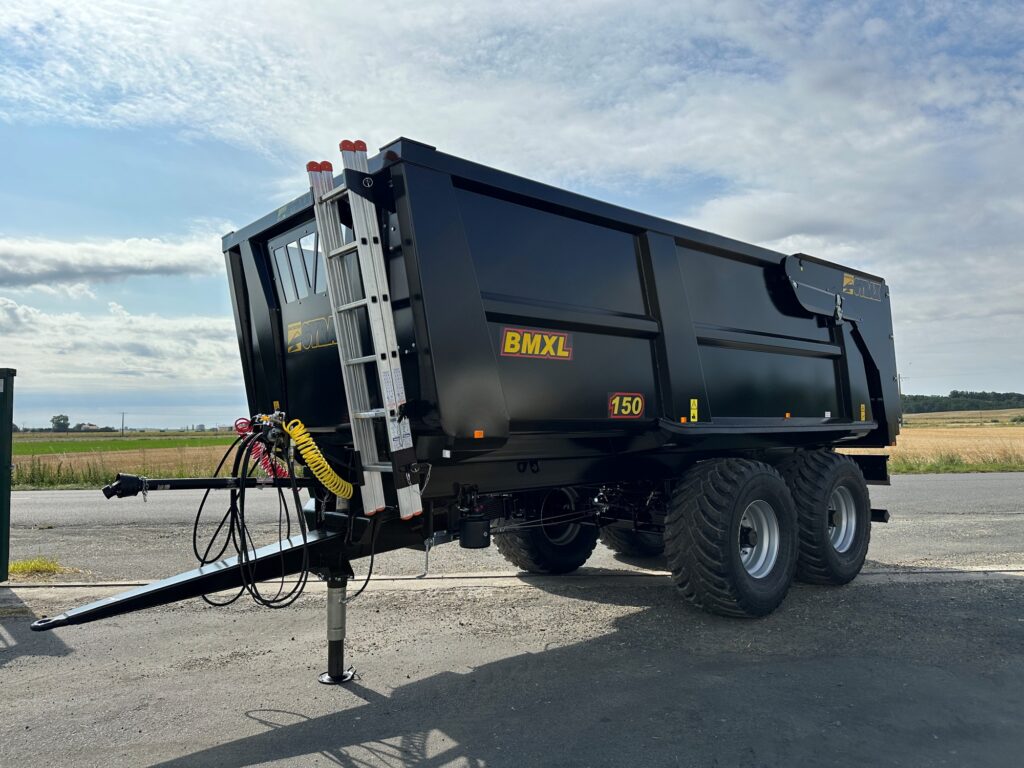

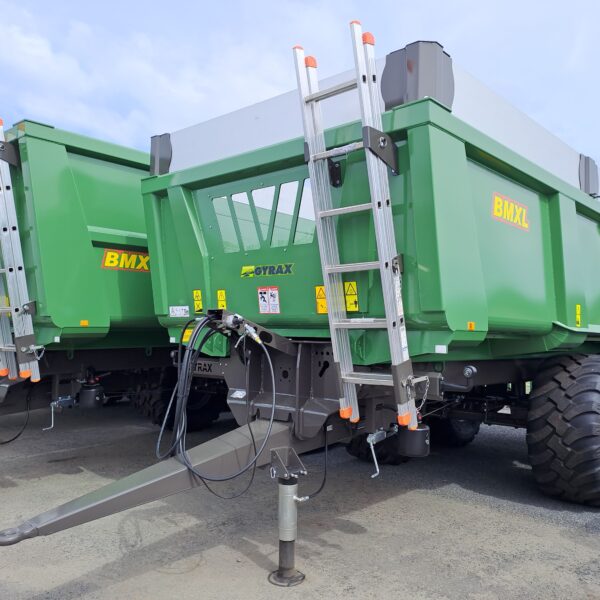

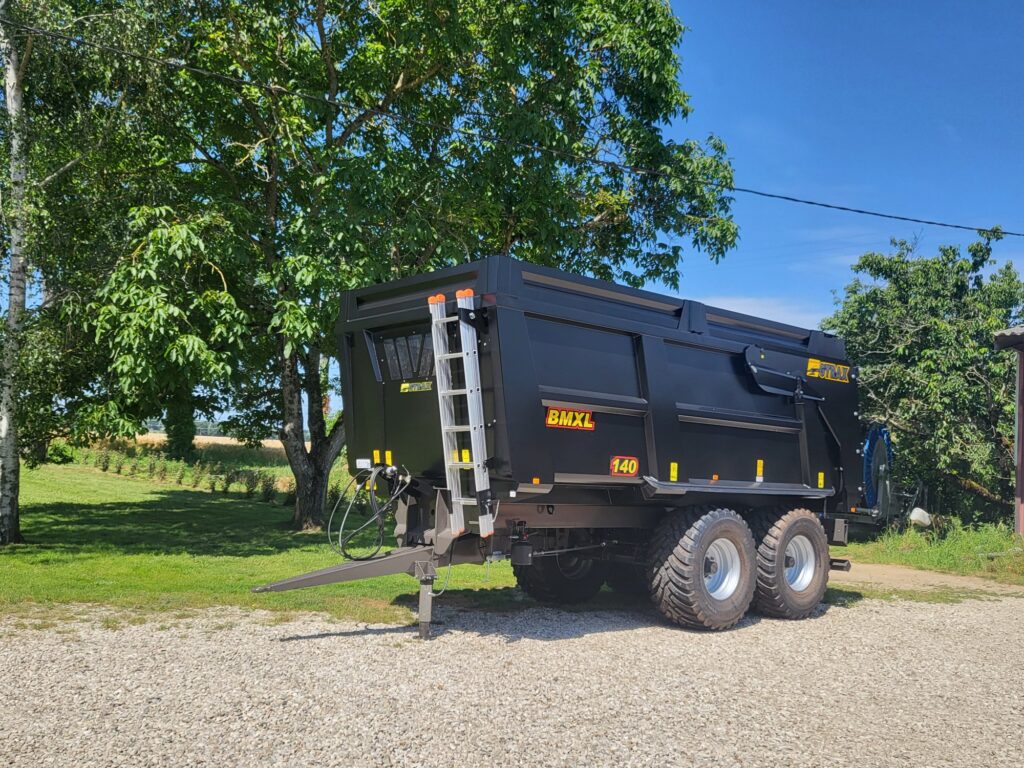

La caisse conique, l'outil indispensable pour un déchargement rapide et sécurisé des matériaux les plus visqueux.
Conçue avec un souci de qualité, chaque détail de cette caisse garantit une performance optimale et une durabilité exceptionnelle. La caisse conique est méticuleusement fabriquée pour répondre aux exigences les plus élevées :
son fond arrondi facilite le déchargement tandis que les soudures continues et le traitement au grenaillage intégral assurent une résistance à la rouille et une finition en peinture polyuréthane durable.
Dotée d'un large éventail d'équipements, elle s'adapte à vos besoins spécifiques : choisissez entre une porte hydraulique monobloc ou betteravière, une flèche réglable avec suspension à ressort, une béquille hydraulique, et bien plus encore.
Les options incluent également différents types de pneumatiques, un système de freinage pneumatique avancé, et des dispositifs anti-cabrage pour assurer une manipulation sûre même dans les conditions les plus exigeantes.
Avant et côtés arrondis

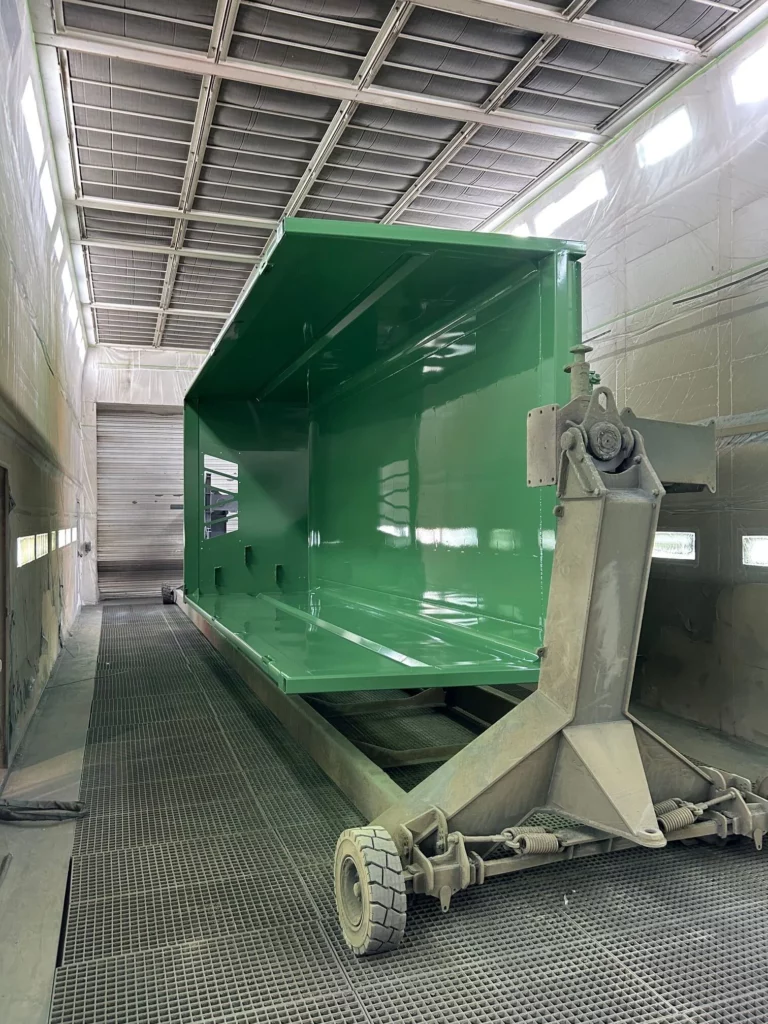

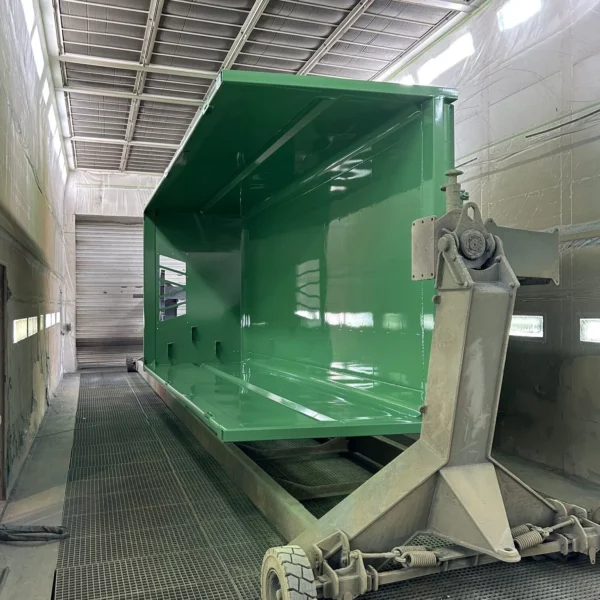

Coque en un seul bloc
Stabilité renforcée maximale grâce au chassis croisé surbaissé.
Brevet Gyrax :
Verrouillage mécanique automatique de la porte.
Caractéristiques générales
Nos plus
Vue d'ensemble
- Béquille hydraulique
- Flèche ressort réglable
- Porte monobloc hydraulique ou automatique
- Charge utile de 13 à 20,2 t
- Volume: 15,3 à 34 m³
- Longueur de caisse de 4,75 à 8,25 m
- Hauteur 1,10 m (+ 0,30 rehausse) à 1,50 m (+ 0,30 rehausse)

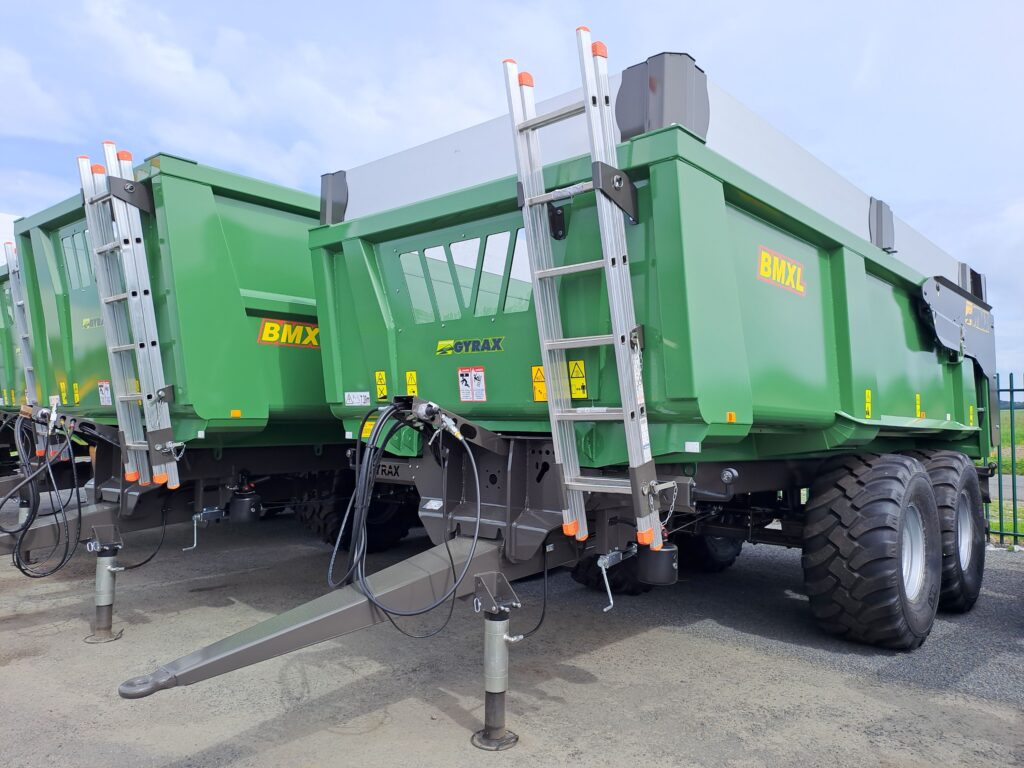

- Hublot de vision avant
- Echelle aluminium
- Potence flexible
- Vérin balancier
- Trappe à grain
- Barre anti encastrement hydraulique
- Homologation 40km/h (sauf BMXL 130 et 140)
Options
Kit ensilage / Réhausses
Réhausse et Kit ensilage
Réhausses 30 ou 60 cm
> En acier (de série selon modèle)
> En aluminium d'un seul bloc (durée de vie maximale)
> Réhausses céréalières disponibles
Kit ensilage alu et/ou avec avant incliné
Essieux suiveurs
Essieux suiveurs
Maniabilité : suit la trajectoire, rayon de braquage réduit.
Usure pneus : moins de ripage en virage.
Préservation des sols : tassement limité.
Route : meilleur suivi et stabilité du convoi.
Bâche repliable
Bâche repliable avec arceaux et passerelle.
Personnalisable
Personnalisable
Peinture personnalisable
Aussi disponible :
- Porte betteravière
- Fond 6 mm en HLE
- Attelage anneau ou calotte à boulonner
- Verrouillage mécanique des balanciers
- Goulotte à engrais
Caractéristiques techniques
| Charge utile sur route * | 13 t | 13 t | 14 t | 14 t | 15 t | 15 t | 16,5 t | 17,6 t | 16,85 t | 21,1 t | 21 t | 20,6 t | 20,2 t |
| Volume réel | 15 m³ | 16,5 m³ | 17 m³ | 18 m³ | 18,5 m³ | 19,5 m³ | 20 m³ | 21,5 m³ | 23,00 m³ | 28 m³ | 30 m³ | 32 m³ | 34 m³ |
| Longueur INT | 4,75 m | 4,75 m | 5,25 m | 5,25 m | 5,75 m | 5,75 m | 6,25 m | 6,25 m | 6,75 m | 6,75 m | 6,25 m | 7,75 m | 8,25 m |
| Largeur INT (av/ar) | 2,28 m/2,33 m | 2,28 m/2,33 m | 2,28 m/2,33 m | 2,28 m/2,33 m | 2,28 m/2,33 m | 2,28 m/2,33 m | 2,28 m/2,33 m | 2,28 m/2,33 m | 2,28 m/2,33 m | 2,28 m/2,33 m | 2,28 m/2,33 m | 2,28 m/2,33 m | 2,28 m/2,33 m |
| Hauteur INT + Réhausses | 1,10 m + 0,30 m (acier) | 1,5 m | 1,10 m + 0,30 m (acier) | 1,5 m | 1,10 m + 0,30 m (acier) | 1,5 m | 1,10 m + 0,30 m (acier) | 1,5 m | 1,5 m | 1,50 m + 0,30 m (alu) | 1,50 m + 0,30 m (alu) | 1,50 m + 0,30 m (alu) | 1,50 m + 0,30 m (alu) |
| Poids à vide (Kg) * | 5020 kg | 5020 kg | 5100 kg | 5100 kg | 5900 kg | 5900 kg | 5900 kg | 5900 kg | 7150 kg | 7900 kg | 8000 kg | 8400 kg | 8800 kg |
| A Hauteur sol plancher | 1,36 m | 1,32 m | 1,40 m | 1,40 m | 1,48 m | 1,47 m | 1,48 m | 1,47 m | 1,47 m | 1,54 m | 1,54 m | 1,54 m | 1,54 m |
| B Hauteur chargement | 2,76 m | 2,86 m | 2,80 m | 2,90 m | 2,88 m | 2,97 m | 2,88 m | 2,97 m | 2,97 m | 3,34 m | 3,34 m | 3,34 m | 3,34 m |
| C Porte à faux AR | 1,05 m | 1,05 m | 1,26 m | 1,26 m | 1,52 m | 1,52 m | 1,70 m | 1,76 m | 2,10 m | 1,98 m | 2,20 m | 2,43 m | 2,64 m |
| D Empattement | 1,37 m | 1,37 m | 1,37 m | 1,37 m | 1,45 m | 1,45 m | 1,45 m | 1,45 m | 1,45 m | 1,82 m | 1,82 m | 1,82 m | 1,82 m |
| E Longueur flèche | 1,61 m | 1,61 m | 1,61 m | 1,61 m | 1,61 m | 1,61 m | 1,61 m | 1,76 m | 1,76 m | 1,76 m | 1,76 m | 1,76 m | 1,76 m |
| F Longueur caisse HT | 4,75 m | 4,75 m | 5,25 m | 5,25 m | 5,75 m | 5,75 m | 6,25 m | 6,25 m | 6,75 m | 6,75 m | 7,25 m | 7,75 m | 8,25 m |
| G Hauteur bennée | 5,73 m | 5,85 m | 6,28 m | 6,40 m | 6,62 m | 6,83 m | 6,95 m | 7,59 m | 7,92 m | 7,94 m | 8,46 m | 8,92 m | 9,34 m |
| H Hauteur porte bennée | 4,44 m | 4,51 m | 4,43 m | 4,50 m | 4,58 m | 4,60 m | 4,54 m | 4,22 m | 4,36 m | 4,64 m | 4,64 m | 4,64 m | 4,64 m |
| Flèche | Ressort 11 lames | Ressort 11 lames | Ressort 11 lames | Ressort 11 lames | Ressort 13 lames | Ressort 13 lames | Ressort 13 lames | Ressort 13 lames | Ressort 13 lames | Ressort 13 lames | Ressort 13 lames | Ressort 13 lames | Ressort 13 lames |
| Béquille | Mécanique | Mécanique | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique | Hydraulique centrale | Hydraulique centrale | Hydraulique centrale | Hydraulique centrale | Hydraulique centrale | Hydraulique centrale |
| Porte | Hydraulique monobloc | Hydraulique monobloc | Hydraulique monobloc | Hydraulique monobloc | Hydraulique monobloc | Hydraulique monobloc | Hydraulique monobloc | Hydraulique monobloc | Hydraulique monobloc | Hydraulique monobloc | Hydraulique monobloc | Hydraulique monobloc | Hydraulique monobloc |
| Ø Vérin (mm) + Volume huile | 107x126x147 (21,7 l) | 107x126x147 (21,7 l) | 107x126x147x170 (26 l) | 107x126x147*170 (26 l) | 107x126x147 (23,2 l) | 107x126x147x170 (29,5 l) | 107x126x147x170 (29,5 l) | 107x126x147x170 (36 l) | 107x126x147x170 (46 l) | 107x126x147x170 (46 l) | 107x126x147x170 (48,5 l) | 107x126x147x170 (48,5 l) | 107x128x147x170x200 (69 l) |
(*) Peut varier selon les équipements choisis
